      SG系列混合噴射攪拌系統是一種用于混合和翻轉液體的高效混合噴射泵，其******優點在于：可靠、簡潔、無須保養、環保、節能。
      SG系列混合噴射攪拌系統適用范圍廣闊，可以說，只要用離心泵可以傳送翻轉液體，就可以使用這種混合噴射攪拌系統，其主要用于容器、貯存罐和中和池，如油品調合，酸堿中和反應等工藝過程，成為理想的混合設備。
一、工作原理

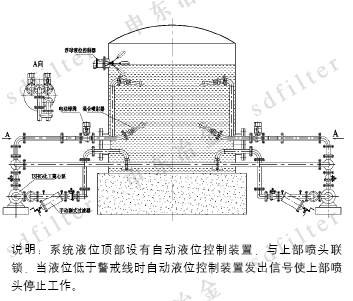

從混合噴射器噴嘴中噴出的液流以其高速度 在其錐形入口內形成低壓，從而從罐中吸附并帶 動一股液流，使其加速，在噴射器內高度渦漩， 產生了一個內部混合的混合液。       在混合噴射器出口處，這種混合速度部分被 轉換為壓力，使從噴射器中噴出的混合液成圓錐 狀擴散，并將其周圍的液體帶起來，達到罐內液 體混合、中和的目的。技術指標：液—液混合不 均勻度系數a X≤7.5%,最高分散度5～20μm。       如果一個或幾個S G系列混合噴射器排列正 確的話，在罐中就產生了一個三維射流，它把整 個罐內的物質進行均勻混合，而不產生旋轉的運 動。       混合噴射器與ISHG化工離心泵、正弦推進器 組成SG混合噴射攪拌系統（工藝流程圖如下）。

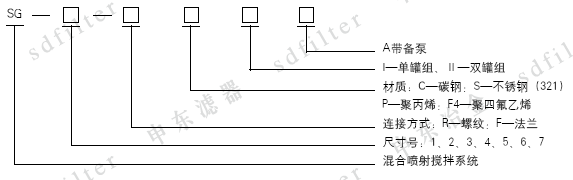

二、型號標注

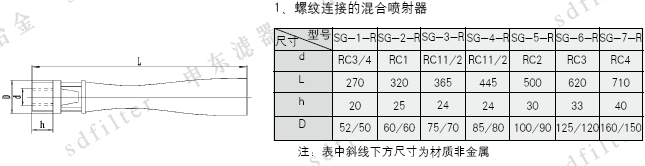

三、產品規格


四、產品安裝

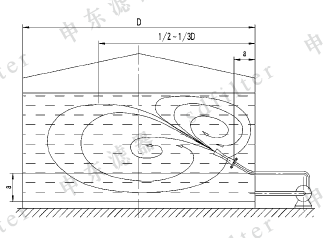

SG系列混合噴射器應盡可能安裝在最深的位 置，這樣在液體量少的情況下也能保證取得有效的 混合效果。       對于一些容易形成泡沫的液體來說，可以使液 面高于混合噴射器1至2m，就可避免產生泡沫。 上圖顯示SG系列混合噴射器在罐中安裝一般位 置，敬請用戶參考。

五、產品選型

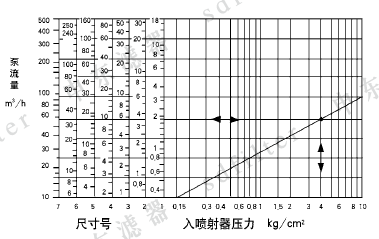

SG系列混合噴射攪拌系統型號和尺寸號的安排 十分巧妙，對于一般的工藝要求來說，總能找到理 想的設備，根據下列功率曲線，您總能得到滿意的 答案。 ◎示例： 已知：罐直徑DN3600mm 罐高度：8m 翻轉泵流量： 10m3/h 入混合器壓力：4Kg/cm2 翻轉次數：0.5h/次 求解：混合噴射攪拌機系統 據曲線圖，罐用噴射式混合器型號應選SG-4

六、訂貨須知
1、訂貨時，務必正確標明產品型號，材料要求，確保其使用性能。
2、法蘭標準為JB/T81—94 PN1.0,如變更，訂貨時應注明標準號。
3、提供介質密度、粘度及工作溫度。
4、提供貯罐的高度、直徑以及液位上下限數據。
5、提供介質成份組成及相關生產工藝參數。
