一、產品特性
SH型靜態混合器又稱雙螺旋形靜態混合器，每個SH型單元內有二個螺旋片，相鄰的SH型單元之間有混合室。S H型的混合效果優于S K型與S X型相近，用于乳化過程時能使液滴分散到1-5μ m,用于一般的混合過程不均勻度系數αX≤1%,有一定的放大效應。

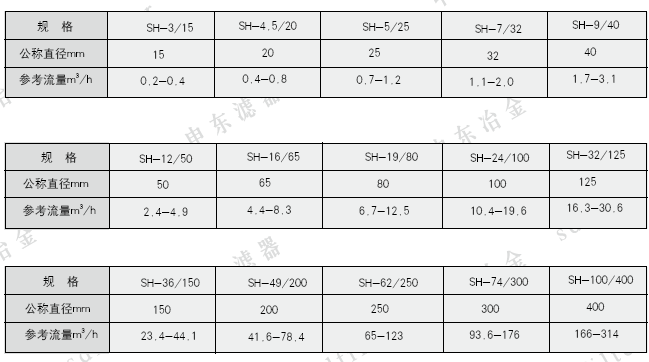

二、常用規格
標準的SH型靜態混合器其水力直徑是混合器直徑的1/4，規格的表示方法與SX型相同，即分隔號前的數字表示水力直徑，分隔號后的數字表示公稱直徑。下面給出的是部分常用規格，表中所列參考流量是指普通粘度液體相混合時的流量，不適用于氣體和高粘度液體。對氣體、高粘度液體和氣/液體系需另經專門的設計計算。
.png)

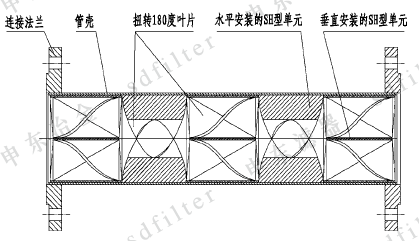

三、結構示意圖
.png)
四、應用舉例
SH型靜態混合器適用于混合以及與混合有關的單元操作過程，包括反應、吸收、萃取、溶解、乳化等，也能用于強化傳熱過程。
SH型靜態混合器已經成功地用于下列過程：合成纖維熔融體與色母粒的混合、923油產瀝青與減壓四線糠醛抽出油的混合、含堿污水曝氣處理、用作加氫反應的反應器、從含咖啡因的母液中萃取回收咖啡因、重油摻水制備乳化重油、制備含有丙烯腈的乳化液等等。 |
